Como tive que mexer na minha suspensão traseira devido ao fato dos meus amortecedores terem estourado, resolvi fazer um tuto, ia fazer em vídeo, mas estava sem bateria na câmera.
A suspensão do meu Ibiza é fixa, simples, nada de braços independentes, super simples de mexer e sem a necessidade de ajustes e ferramentas especiais.
Algumas imagens estão azuis devido a iluminação LED azul do meu porta malas, a qualidade esta razoável porque não usei flash, ele ofuscava algumas peças brilhantes como parafusos e porcas.
Então, vamos lá, material:
- Macaco
- 2 chaves 17, usei uma de boca e uma catraca
- Alicate de pressão
1° passo - Macaquear o carro até o ponto em que a suspensão esticou ao máximo e a roda começou a subir junto com o amortecedor.
2° passo - Remover a capa da torre de suspensão, essa capa é de borracha com uma espuma por dentro, basta puxar com a mão:
3° passo - Remover a primeira porca, ela serve para comprimir a borracha do batente superior com a ajuda dessa arruela grande que tem ali. Nesta porca pode acontecer de você tentar solta-la e o pistão do amortecedor girar junto, neste caso, basta segurar a ponta do pistão com o alicate de pressão para poder girar a chave e soltar a porca:
4° passo - Remover a segunda porca, essa segura o batente superior através de uma arruela concava, nesta porca, usei a catraca, por que a chave de boca não entra devido a arruela concava:
5° passo - Depois disso, a parte superior do conjunto mola/amortecedor ficará solta, a terceira porca pode deixar pra depois, fica até mais fácil:
6° passo - Solte a porca, trave o parafuso com uma chave e com a outra solte a porca e remova-a, deixe só o parafuso:
https://lh3.googleusercontent.com/-Nh7wGQpv2d4/Ux241gmTgpI/AAAAAAAABM4/HNrWPznH0Es/w751-h563-no/IMG_20140309_192247.jpg
7° passo - Com uma mão, segure o amortecedor por dentro do paralama e com a outra remova o parafuso, o conjunto sai inteiro sem dificuldade:
Conjunto inteiro fora do carro:
8° passo - Remover o batente inferior, repare a ponta do pistão do amortecedor, ela é chata, ali é onde vocês devem colocar o alicate de pressão para segurar. Neste passo, será obrigatório travar o pistão com o alicate de pressão, pois a 3 porca deve ser apertada firmemente, então, quando for remover, vai girar o pistão junto:
Travado e soltando a porca:

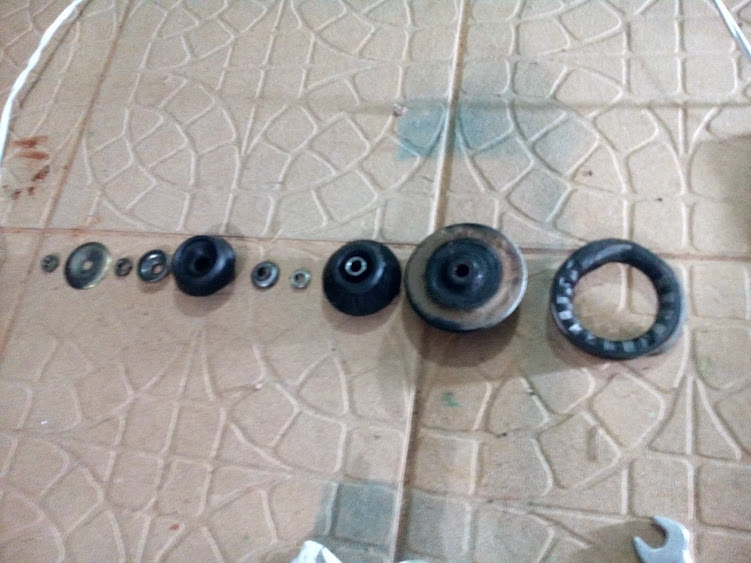

9° passo - Esse passo é só um remember da ordem das peças, da esquerda para a direita na ordem de remoção, quando for montar, vá colocando as peças da direta para a esquerda:
10° passo - Remover a arruela limitadora, reparem que esta arruela é essencial, portanto, não a percam!
Detalhe do anél limitador no pistão do amortecedor, esse conjunto anél e arruela limitam a fixação do suporte da mola pelo batente inferior e a 3° porca:
Tudo desmontado, a direita o amortecedor original e a esquerda o amortecedor "rebaixado". Me venderam como rebaixado, mas só tem a haste cortada:
11° passo, para montar, simplesmente vá refazendo os passos de trás para frente, seguindo a ordem:
- Colocar a mola;
- Colocar a coifa;
- Colocar a arruela limitadora, colocar o suporte de borracha da mola;
- Colocar o suporte metálico da mola no de borracha;
- Colocar o batente inferior, aparafusar travando o pistão do amortecedor com o alicate, parafusar a 3° porca firmemente até o final;
- Colocar o amortecedor no carro, fixando o parafuso inferior, sem apertar excessivamente para não estragar a rosca do parafuso ou da porca;
- Colocar o batente superior e a 2° porca, neste momento pode acontecer como na foto:
Eu levantei o carro e o amortecedor que coloquei é mais curto, por isso deu essa diferença e a rosca não aparece, o que fazer? Simples, vá descendo o carro lentamente até o batente inferior apoiar completamente na torre de suspensão, depois, basta apertar a 2° porca no lugar, neste caso, não é necessário travar o pistão, basta apertar até o momento que o pistão começa a girar junto:
- Depois coloca-se a arruela de compressão e a 1° porca, essa sim deve-se travar o pistão com o alicate de pressão e apertar bem a porca:
- Coloque a capa do parafuso e pronto, parta para o outro lado.
Extremamente simples, dúvidas ou sugestões, postem aqui que ajudo.
Abraços.
